Riflessino

Descrizione

Il progetto è un gioco, utile per testare i riflessi di un individuo attraverso un led RGB, collegato a 3 pulsanti di diverso colore. In base al colore generato dal led (casuale), il giocatore deve premere il pulsante corretto in tempo, ciò implica un incremento del punteggio; nel caso in cui venga premuto un pulsante con colore differente da quello del led, verranno sottratti dei punti. Inoltre ci sono dei led monocromatici che precedono e seguono il led RGB centrale; questi si illuminano e si spengono a velocità sempre crescente. La difficoltà è proprio nel premere il pulsante giusto in tempo. Il gioco finisce una volta superato il limite di tempo prefissato. Inoltre è possibile scegliere quanti colori il led RGB debba generare (un minimo di 1 e un massimo di 3).

Gruppo di lavoro

• Iodice Michele
• Piazzolla Daniele
• Stella Arturo
• Lovreglio Giuseppe

Componenti

• Arduino UNO
• Breadboard
• Breadboard piccole x2
• Circuito multiplexer 74HC595
• Led monocromatici gialli x8
• Led RGB x1
• Resistenze x14
• Visore LCD 16×2
• Pulsanti di diverso colore x3
• Buzzer

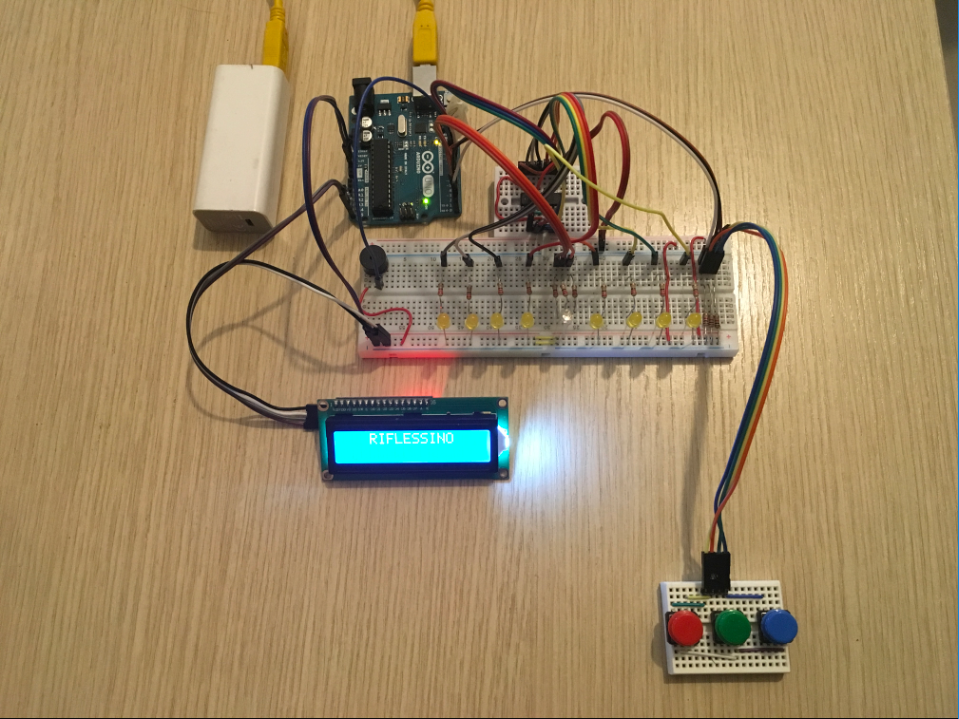

Galleria fotografica

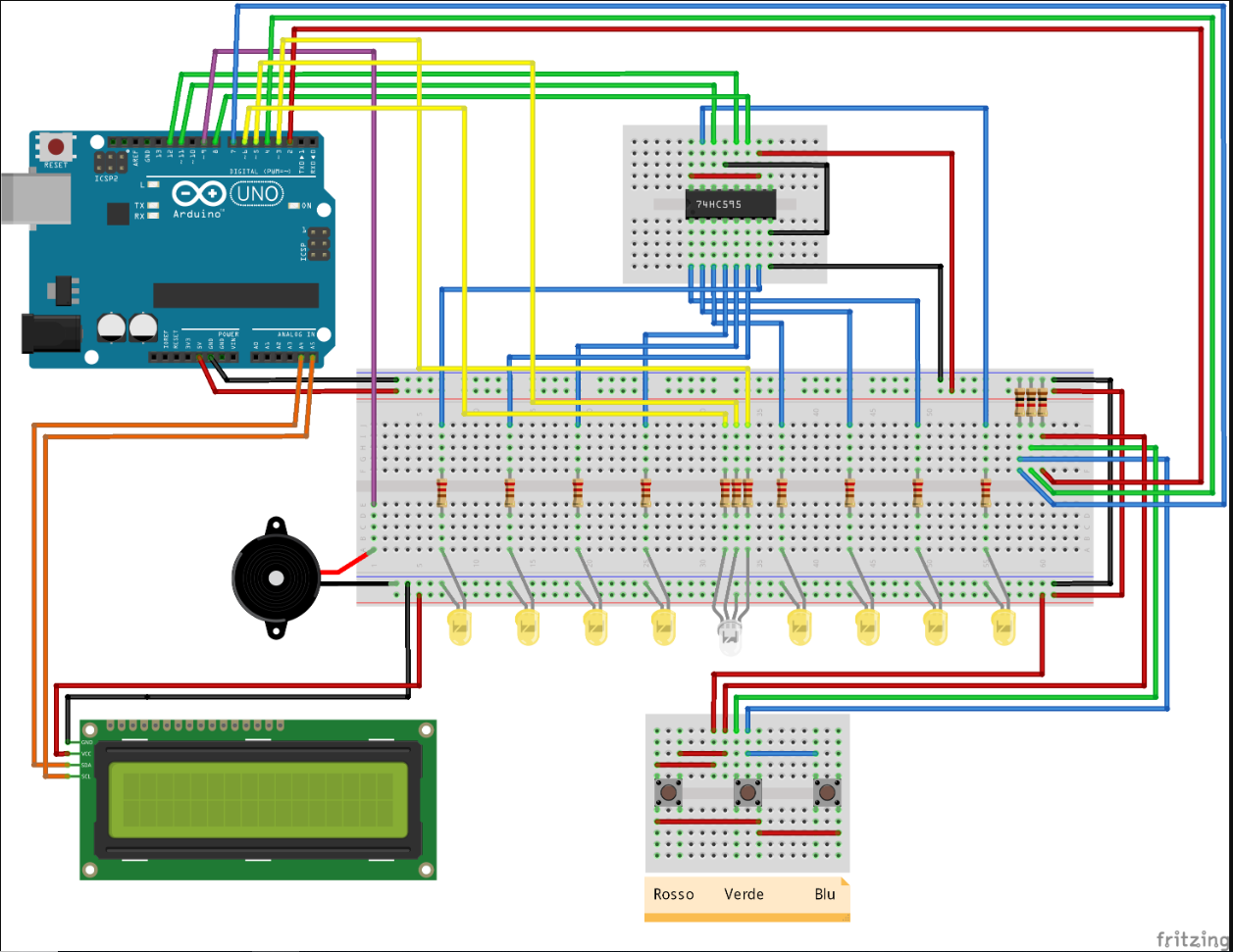

Schema elettrico
